Glodala s 4 žlijeba i ravnom glavom

Obrađeni materijali	Lijevano željezo Nodularni lijev		Ugljični čelik, legirani čelik ~750N/mm²		Ugljični čelik, legirani čelik ~30HRC		Prethodno kaljeni čelik, kaljeni i kaljeni čelik ~40HRC		Nehrđajući čelik		Prethodno kaljeni čelik, kaljeni i kaljeni čelik ~50HRC
Promjer (mm)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)	Brzina rotacije (min -1 )	Brzina uvlačenja (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

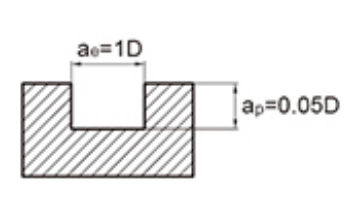

Maksimalna dubina rezanja
									Promjer alata	Dubina rezanja ap
									∅1	0,15D
									∅3	0.3D

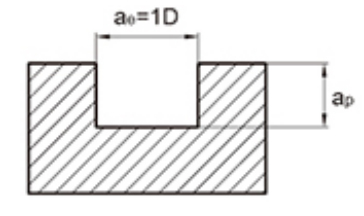

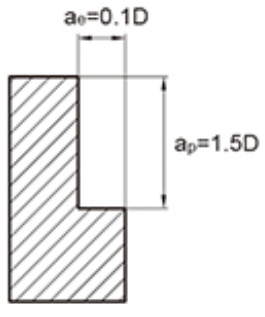

Gornja tablica prikazuje standardne vrijednosti za bočno glodanje. Prilikom rezanja žljebova alatom, brzina bi trebala biti 50%~70% od gornje tablice, a posmak bi trebao biti 40%~60% kao standardna vrijednost.
2. Koristite alatne strojeve visoke preciznosti i držače alata.
3. Koristite zračno hlađenje ili tekućinu za rezanje za koju je manje vjerojatno da će proizvoditi dim.
4. Preporuča se korištenje sekvencijalnog glodanja za bočno glodanje.
Kada je krutost alatnog stroja i ugradnje izratka loša, može doći do vibracija i nenormalnog zvuka. U tom slučaju, brzina i posmak u gornjoj tablici trebaju se smanjivati ​​iz godine u godinu.
6. Smanjite duljinu prevjesa alata što je više moguće bez smetnji.

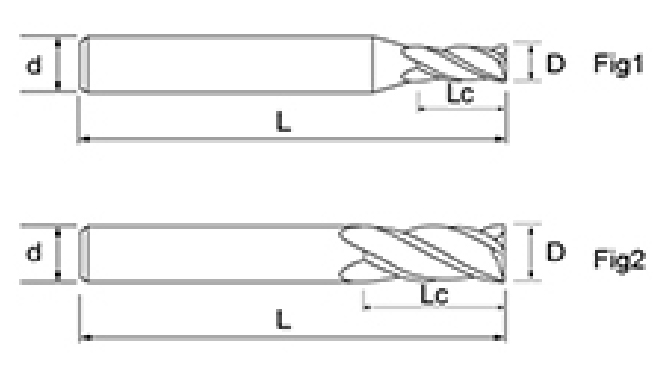

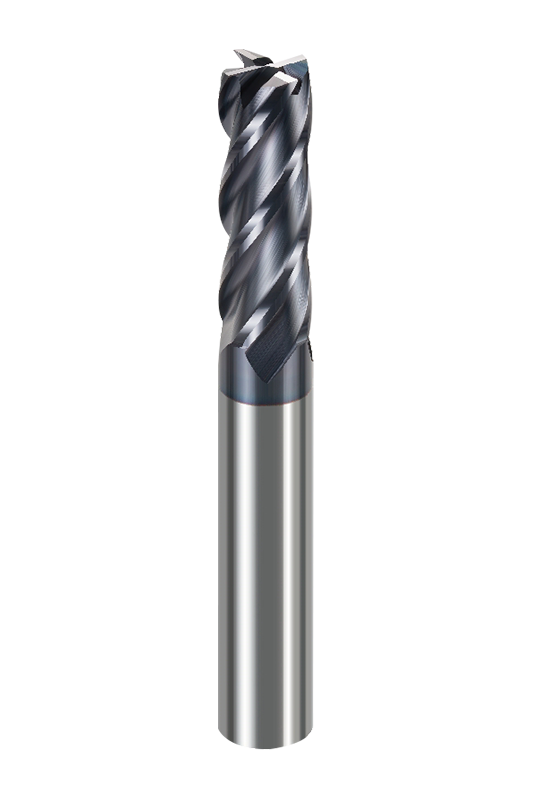

Glodalo s ravnim vrhom NNC-4T s 4 žljeba ima različite promjere od 1 mm do 20 mm i može se uskladiti s različitim duljinama oštrica i ukupnim duljinama, što pomaže procesorima da ih fleksibilno koriste u različitim scenarijima kao što su uski prostori ili velike površine za rezanje. Kombiniranjem različitih rješenja veličine može se postići dobra ravnoteža između učinkovitosti obrade i završne obrade površine, prikladna za različite proizvodne potrebe.

Ima četverostruki dizajn ravne glave s kutom spirale od 35°. Nagnuti kut alata i stražnji kut pažljivo su optimizirani za učinkovito smanjenje otpora rezanju. Ima širi raspon općih performansi, ravnomjernu raspodjelu oštrice i može održavati niže vibracije i glatko uklanjanje strugotine tijekom rezanja, dok još uvijek osigurava stabilne performanse rezanja tijekom obrade velikom brzinom.

Što se tiče proizvodnje, NNC-4T glodala s ravnom glavom koriste visoko preciznu CNC tehnologiju brušenja kako bi osigurali oštre rubove i strogo kontrolirane tolerancije dimenzija. Površinski premaz koristi najnoviji kompozitni premaz krom-aluminij, koji ima izvrsnu tvrdoću na visokim temperaturama i oksidacijsku stabilnost, čime se produljuje životni vijek alata i poboljšava kvaliteta obrađene površine.

Ovo glodalo prikladno je za obradu raznih materijala kao što su ugljični čelik, legirani čelik, kalupni čelik, nehrđajući čelik i lijevano željezo, posebno za izratke čija tvrdoća ne prelazi 45HRC.
